アルミフレームによるVESAスタンドの話。

試しに作りました。

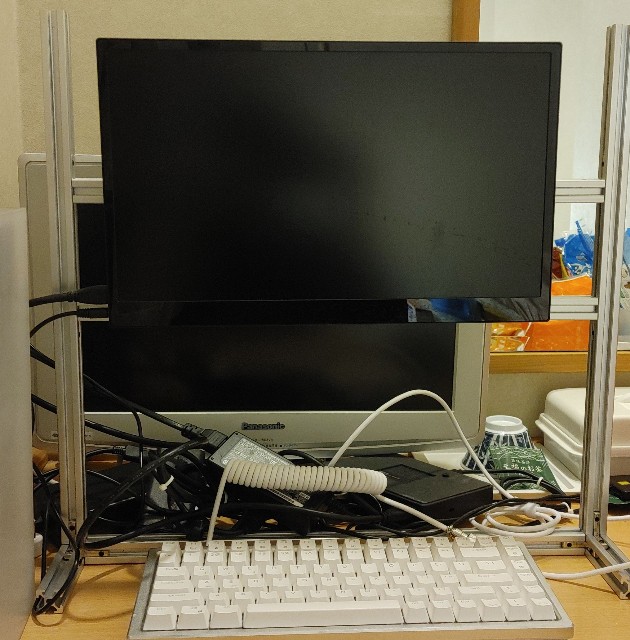

全貌

2020のフレーム450mmを5本

2020のフレーム100mmを2本

Lブラケットを8個。

コーナーブラケットを2個。

4PCS 450mm 2020Tリニアレール アルミニウム,ヨーロッパ標準陽極酸化 シルバー 自動デバイスフレームワークDIY素材 3DプリンターとCNCマシン用(450mm シルバー)

4PCS 100mm 2020Tリニアレール アルミニウム,ヨーロッパ標準陽極酸化 シルバー 自動デバイスフレームワークDIY素材 3DプリンターとCNCマシン用(100mm シルバー)

Kaityoffice 10個入 コーナーブラケット EU-2020 アングルブラケット Ⅼ型 直角 ネジ付き 炭素鋼製 シルバー

INCREWAY 8パック3ウェイエンドコーナーブラケットコネクタ, 標準6mm Tスロットアルミニウム押出プロファイル2020シリーズ用

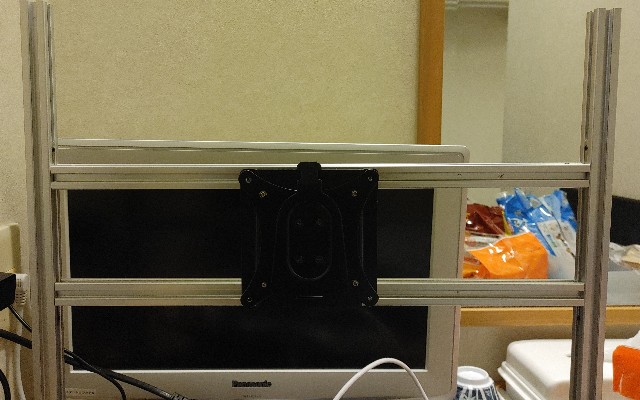

VESA取付

エルゴトロン クイックリリース ブラケット 15.9kgまで対応 60-589-060

NBROS モニターアーム用 VESA規格変換プレート [ 75mm → 100mm + 厚さ10mmタイプ ] NB-VS7510H

120個 TナットT型ナット T溝ナット M3 M4 M5 Tスロットナットハンマーヘッド締付ナット 硬度が高くて 寿命が長くて

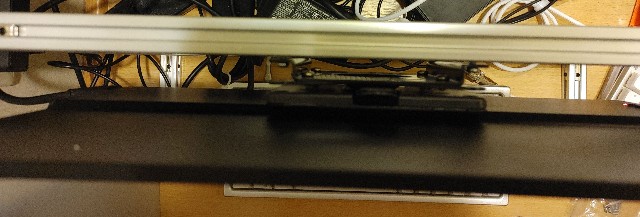

上から。

変換アダプタで10mm浮かし、

ブラケットでモニタ固定。

ここのネジは結構大事ですが、両方ともミス。

クイックリリースブラケット付属のネジも捨ててしまっているので、調整できず。

モバイルモニタにM3x8mmでは長く。

ブラケットにM4x10mmで長い。

表からVESA 変換アダプタを。

裏からクイックリリースブラケットをつけた。

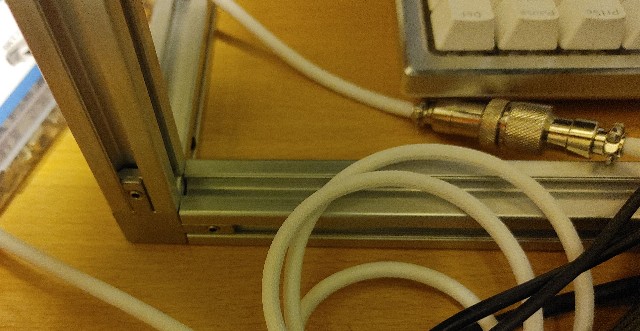

角は一応ジョイント。

ガッチリ仕上がるので、手を抜かず入れといたほうがいい。
